DISEÑO, CÁLCULO, FABRICACIÓN Y MONTAJE DE DUCTOS

Son utilizados en los sistemas de aire acondicionado para distribuir y extraer aire en los diversos ambientes que forman un conjunto de salas o cuartos. Entre los flujos de aire que circulan por los conductos se distinguen por ejemplo, alimentación de aire, el "de retorno", el aire de recirculación, y la extracción de aire.

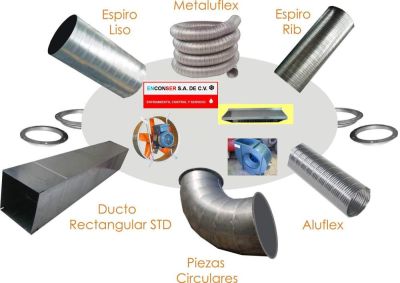

TIPOS DE DUCTOS Existen diversas tipologías de conductos atendiendo a su composición y/o su geometría. En referencia a la composición los conductos más habituales son los metálicos, los fabricados en material aislante (fibras de vidrio y lanas de roca principalmente), los textiles e incluso los flexibles de aluminio reforzado. En cuanto a su geometría los hay de sección rectangular, de sección circular y ovalados. Básicamente pudiéramos encontrar estos tipos de ductos: - Espiro liso - Metaluflex - Espiro RIB - Rectangular - Estándar - Aluflex

CLASIFICACIÓN

Estos sistemas se clasifican en función de la velocidad y de la presión en los conductos. En función de la velocidad del aire tenemos: - Conductos de baja velocidad (<12 m/s, entre 6 y 12 m/s) y conductos de alta velocidad (>12 m/s)
- En función de la presión del aire en el conducto, se clasifican en baja, media y alta presión. Esta clasificación corresponde a la misma que utilizan los ventiladores:
- Baja presión (clase I): Hasta 90 mm.c.a.
- Media presión (clase II): Entre 90 y 180 mm.c.a.
- Alta presión (clase III): Entre 180 y 300 mm.c.a.

PRINCIPALES TIPOS DE MATERIALES PARA SU CONSTRUCCIÓN

Composición: Lana de vidrio en rollos de textura uniforme con barrera de vapor tipo FRK, foil de aluminio reforzado con hilos
de vidrio y papel Kraff.
Referencia Térmica R: R=1.044 ºC m2/w: 5.80 (Hr. ºF ft2/BTU).
Conductividad Térmica: K= 0.039 w/m2 ºC a 24ºC es decir 0.260 BTU/hr. Ft2 (ºF/in) a 75ºF.

AEROCOR REFORZADO

Es un aislamiento térmico utilizado como recubrimiento interno de ductos metálicos en sistemas de aire acondicionado y de ventilación. Fabricado con lana de vidrio semirígida, en forma de lámina de color gris, con refuerzo en malla poliéster chicopee o fieltro en fibra de vidrio endurecido con acetato de vinilo.

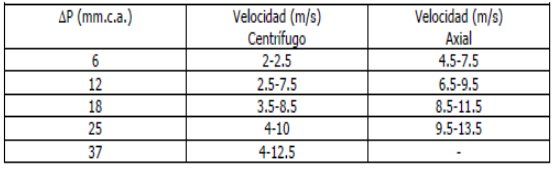

SELECCIÓN DE LOS VENTILADORES

Los criterios para seleccionar un ventilador son las dimensiones, el ruido, la facilidad de mantenimiento y coste inicial. El ruido y el rendimiento están ligados entre sí, en el sentido de que el mínimo nivel sonoro se corresponde con el rendimiento máximo.
