Características
Diseñado para aplicaciones que
requieren alta capacidad de descarga en línea recta, ideal para
zonas de manejo de gas y polvo. La hélice de tipo "W" está
fabricada en aluminio fundido, de aspas aerodinámicas que se
mantienen en posición por una alta resistencia, es fácil de
ajustar y no requiere herramientas especiales.
Todas las carcasas de los ventiladores están hechas de acero de
alto calibre, de construcción continua y costura soldada en
tamaños de bridas de 18" a 84" se rodó íntegramente en la
carcasa del ventilador. Las bridas están destinadas a asegurar
la concentricidad de la carcasa y permitir el montaje de
conductos.
La guía de paletas está soldada integralmente con la carcasa
exterior y ha sido diseñada para proporcionar la máxima
eficiencia y capacidad de presión. El ventilador se construye de
los siguientes materiales opcionales: aluminio, acero inoxidable
304, acero inoxidable 316.
La hélice, es de fundición de aluminio SC64D con palas
regulables que se unen a un mamelon de aluminio SC64D de forma
dinámica, estáticamente equilibrado. La hélice tiene una
cubierta de la carcasa aerodinámica y se une al eje con un
casquillo de división de bloqueo cónico (buje cónico).
Las unidades de accionamiento directo se suministran con las
conexiones de cableado del motor extendido, a través del
conducto al exterior de la caja del ventilador.
La hélice está balanceada estática y dinámicamente, de acuerdo
con la norma ANSI / AMCA 204-96 "Calidad de balance, niveles de
vibración y ventiladores" además, las hélices del ventilador de
accionamiento directo se mantienen en equilibrio en el eje del
motor después del montaje final en la carcasa del ventilador.

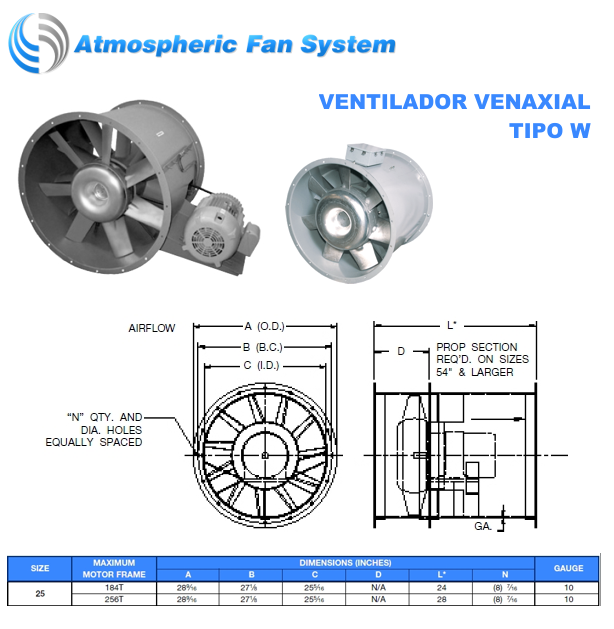

Dimensiones

|
